1.试验台介绍
超临界二氧化碳(sCO2 )布雷顿循环热-功转换是变革性前沿技术,本项目试验台建成后,将成为我国温度压力最高的再压缩sCO2 循环,并支持相关部件与系统科学与技术问题研究。

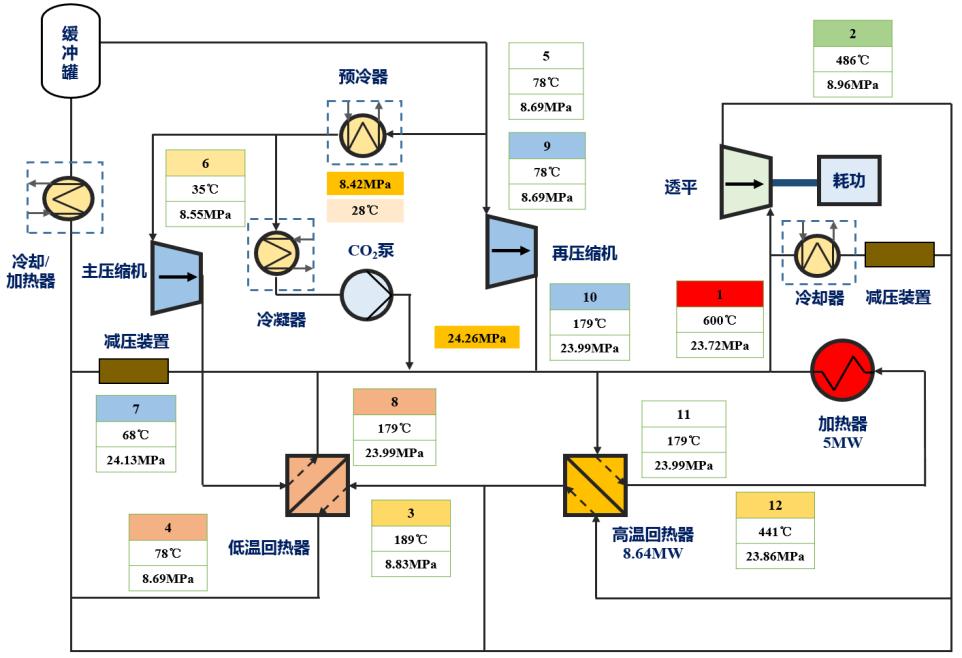

2.平台/系统构成图

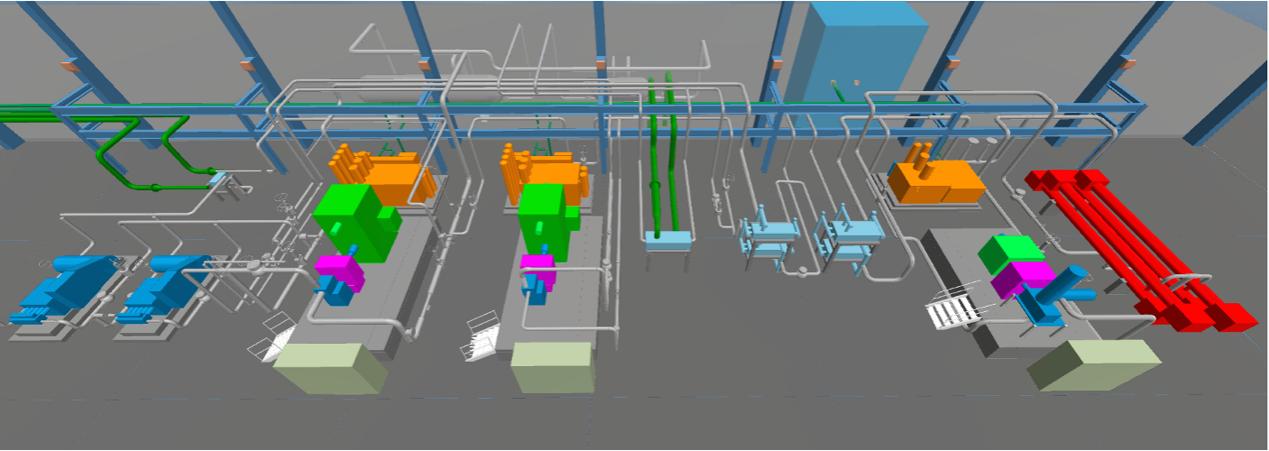

3.效果图
4.设备图
5.试验台主要参数
项目 | 单位 | 数值 |
超临界CO2循环流量 | kg/s | ≥25 |
超临界CO2加热温度 | ℃ | 最高温度600℃ |
超临界CO2额定压力 | MPa | ≥24 |
循环热功率 | MWth | 8.4 |
sCO2压缩机试验驱动能力 | MW | 4 |
sCO2压缩机试验最大流量 | kg/s | 120 |
