1.试验台介绍
冷却/封严试验台含两个试验台位,其中:叶栅冷却试验台功能是通过模化试验开展叶栅气动与传热设计中的参数研究;封严试验台功能是在低速工况下,开展轮缘密封效率测量、主流燃气入侵特性和轮盘盘腔流动特性等研究。
2.试验台设计参数
试验台 | 气源供气压力 | 气源供气流量 | 试验段最高进气温度 | 试验段最大进气流量 |
冷气进气流量
|
排气温度 |
最高转速 |
最大功率
|
最大功率
|
叶栅试验台 | 0.5MPa | 10kg/s | 200℃ | 9kg/s | 1kg/s | ≤200℃ | – | – | – |
封严试验台 | 3000rpm | 1MW | ±0.5kPa |
3.设备图
(1)轮缘密封试验段

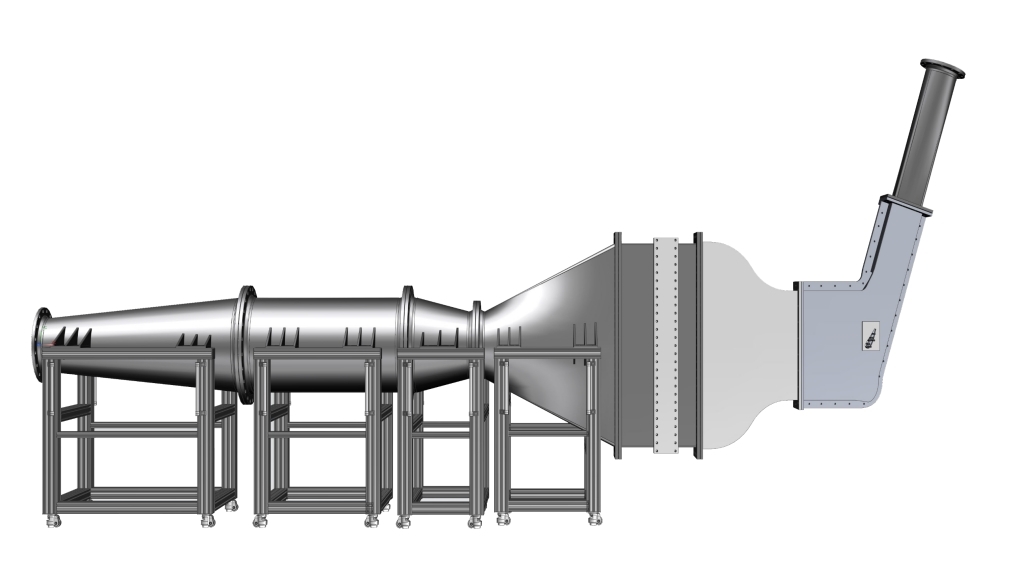

(2)叶栅冷却试验段
